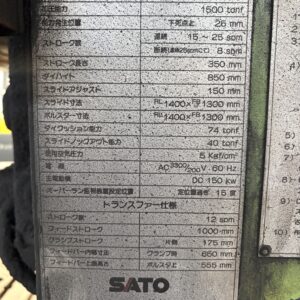

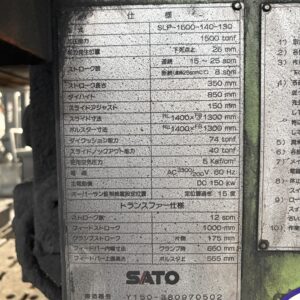

| 型式 | SLP-1500-140-130
|
|---|
| 加圧能力 | 1500 tonf
|
|---|
| 能力発生位置 | 下死点上 25 mm
|
|---|
| ストローク数 | 連続：15 ～ 25 spm 断続（連続25spmにて）：8 spm
|
|---|
| ストローク長さ | 350 mm
|
|---|
| ダイハイト | 850 mm
|
|---|
| スライドアジャスト | 150 mm
|
|---|
| スライド寸法 | RL 1400 × FB 1300 mm
|
|---|

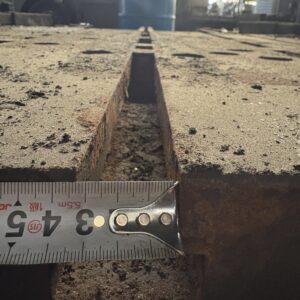

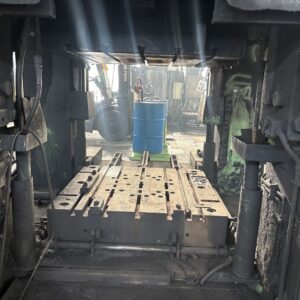

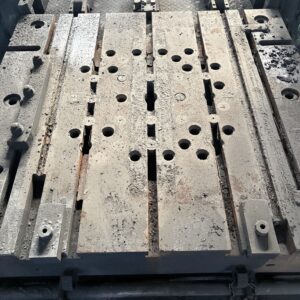

| ボルスター寸法 | RL 1400 × FB 1300 mm
|
|---|
| ダイクッション能力 | 74 tonf
|
|---|
| スライドノックアウト能力 | 40 tonf
|
|---|
| 使用空気圧力 | 5 Kgf/cm²
|
|---|
| 電 源 | AC 3300/200 V 60 Hz
|
|---|
| 主電動機 | DC 150 kW
|
|---|
| オーバーラン監視装置設定位置 | 定位置過ぎ 15 度
|
|---|
| トランスファー仕様 | |
|---|
| ストローク数 | 12 spm
|
|---|
| フィードストローク | 1000 mm
|
|---|
| クランプストローク | 片側 175 mm
|
|---|
| フィードバー内幅寸法 | クランプ時 660 mm
|
|---|
| フィードバー上面高さ | ボルスタ上 555 mm
|
|---|
| 駆動方式 | トップドライブクランクレス
|
|---|
| ポイント数 | １ポイント
|
|---|
| アップライトサイドオープニング | 前後1550mm
|
|---|
| アプライト間左右寸法 | 1800mm
|
|---|
| アプライト間左右寸法 | 1800mm
|
|---|
| 作業面高さ | 床面よりボルスタ上面 700mm
|
|---|
| 仕事量 | 連続20spm時,断続8spmにて 35tonf/m
|
|---|
| バランサー能力 | 上型吊上能力 2tonf
|
|---|
| 使用空気圧力 | 保証 5kgf/cm²
|
|---|
| フライホイール駆動 | DCモータ 150KW (1750 rpm)
|
|---|
| スライド調整 | ブレーキ付 7.5 KW 6P
|
|---|
| 給油ポンプ駆動 | 0.75KW 6P
|
|---|
| 油圧ユニット | 2.2 KW 4P
|
|---|
| 動力回路 | 3相 3300/200 V 60Hz
|
|---|
| 制御回路 | 単相 | 100V | 60Hz | (盤内にて降圧)
|
|---|
| ダイクッション | 基数: 1
形式: 空圧式
能力: 74 tonf
ストローク長さ: 有効 180 mm
パッド寸法: 750×750 mm
|
|---|
| サブクッション | 基数: 1
形式: 空圧式
能力: 1 tonf
ストローク長さ: 180 mm
パッド寸法: 750×750 mm
|
|---|
| スライドノックアウト | 基数: 1
形式: 空圧式
能力: 40 tonf
ストローク長さ: 100 mm
|
|---|
| ダイクランパ | 上型用 形式: 移動式油圧自動クランプ
能力×個数: 1.6 tonf × 4個
下型用:
形式: 移動式油圧自動クランプ
能力×個数: 16 tonf × 4個
|
|---|
| ダイリフター | 形式: 油圧式・ボルスター埋め込み式
能力×個数: 5 tonf × 2列
ボルスターレール長さ: 1200 mm
|
|---|
| ダイセットテーブル | 形式: プレス後面固定式
能力×個数: 5 tonf × 2列
テーブル長さ: 800 mm
|
|---|
| マイクロインチング | 形式: 主電動機低速回転式 (無負荷)
ストローク数: 3 spm
|
|---|
| フライホイールブレーキ | 形式: 主電動機ダイナミックブレーキによる
停止時間: 約 60 sec
|
|---|
| 自動化装置 | 電気制御回路: 2回路
4方口電磁弁: 3/8B × 2個
|
|---|
| 安全シャッター | 形式: 前後面電動昇降式 1式
|
|---|
